XGN-12全封閉全絕固體環網柜
產品概述
XGN-12-SIS3固體絕緣全封閉中壓開關設備;全范圍方案有斷路器線路保護、變壓器保護、負荷控制、熔斷器組合電器、PT電源、母聯提升、所用變、等多種方案,為電網的升級改造及配電用戶提供系列解決方案,配置智能終端基站組合滿定智能電網的需求。該產品可作為電力系統環網配電設備,也可作為工礦企業城市建設的配電設備,與有多功能通用性的特點。
固體絕緣全封閉開關設備;是采用固體絕緣材料為主絕綠介質,將真空滅弧室及導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊,人可以觸及的模塊表面涂覆有導電或半導電屏蔽層并直接可靠接地的環網柜均為可觸摸式一人可以觸及的主回路模塊表面裝有接地網并涂覆有導電屏蔽層并直接可靠接地,在進行無效維護時不產生風險,使用戶在操作維護時的安全。
三工位隔離開關——不存在假斷口,符合GB1985-2004的標準規定的隔離開關設計,采用了特殊的工藝結構。
斷路器的極柱設計—一采用了雙層屏蔽技術。
斷路器、隔離開關、母線的對接一均采用了在線監測技術,絕緣封新材料——采用了新型絕緣材料環氧樹脂+橡膠粒子+硅石球狀顆粒+硅士條狀顆粒+硅微粉加裝屏蔽網的合金工藝。
三工位隔離開關經密封的絕緣箱體可充干燥空氣加壓0.04MPa,防止內部侵入潮氣產生凝露,并裝有壓力表在線監測內部壓力防止泄漏 引起滲入潮濕氣體產生內部凝露。
中壓系統受到保護一免受惡劣環境〔污染、腐蝕性氣體、凝結、潮濕，灰塵等)的影響。顯著地陷低了電弧發生的可能性,更長的預期使用壽命,在多種情況下具備可靠性固體絕緣技術--無SF6氣體絕緣,無溫室氣體,環保。

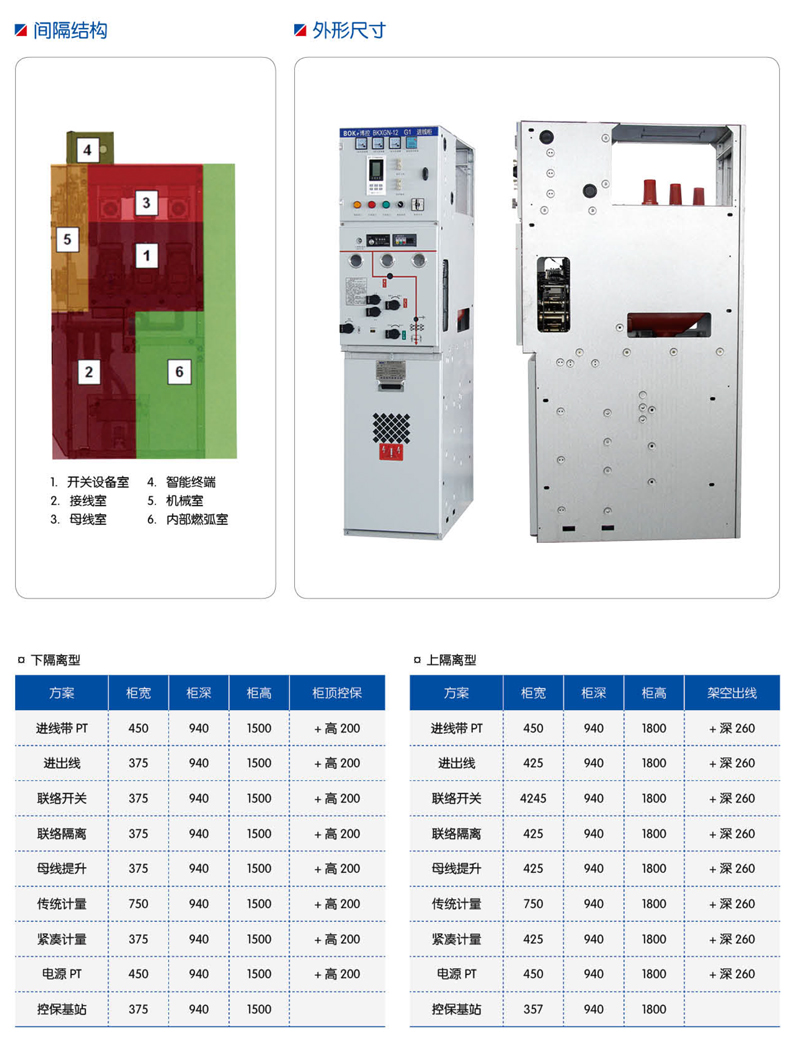

模塊化設計--斷路器、帶有接地裝置的三工位隔離開關,體積小,結構緊湊，運行維護方便。
全面的系列方案一組合方案多變,有上下隔離兩種結構,解決種用戶方案。
擴展改造——可實施現場出現各種變化組合擴展， 375寬度設計針對有的SF6產品的直接替換。
